530013 產品規格書

打印 / 導出

530013 產品規格書

產品信息

30 mm籠式立方體 6mm通孔 M3螺紋

產品編號：530013

產品描述

聯合光科的30mm籠式立方體，適用于在30mm的籠式系統中安裝光學元件，籠式立方體的側面帶有四個SM1的螺紋口，便于連接具有SM1螺紋的結構件。SM1螺紋端口周圍還有四個M3的螺孔，用于籠式立方體及其配件的固定。
聯合光科光學籠式系統的性價比高，組裝、移動順暢，剛性好，為您提供調整、定位、傾斜安裝等各類組件，便于調整光路。

產品特點
1. 用于30mm籠式系統；
2. 上下表面都有Φ1.75英寸的通孔；
3. 530012和530013側面的SM1螺紋孔周圍有四個M3螺孔，兼容Φ6mm籠桿；
4. 530013中兩個相對的側面都有孔槽，用于Φ6mm籠桿；
5. 530014和530015帶有四個M4和五個M3螺孔，可配合530012和530013使用；
6. 530015可以俯仰、滾動調節和進行Z方向平移

規格參數

螺紋規格 M3

特點 帶6mm通孔

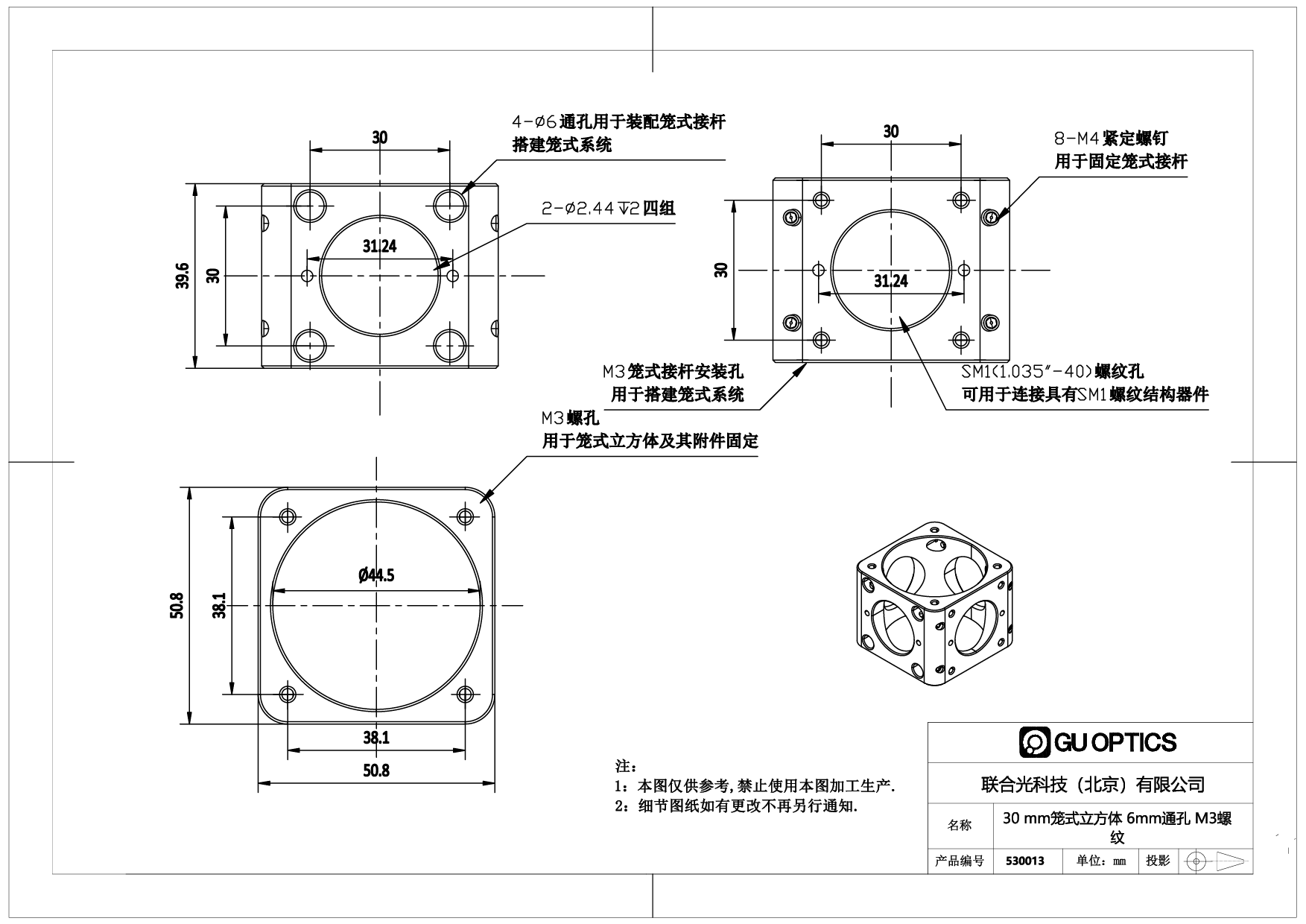

尺寸圖

關于產品

1. 產品圖均為渲染效果圖，僅供參考。

2. 在購買夾持光學元件鏡架時，請確定元件的尺寸及厚度，確保匹配。

3. 采購光學平臺等產品，請聯系我們確認搬運及安裝事項。

4. 產品無質量問題，退換郵費需自行承擔，退回時保持產品外觀完好，性能無損傷，不影響二次銷售；如產品有質量問題，請與我們聯系。

5. 聯合光科在您構建光學實驗系統的過程中提供標準的配套光機元件，保證您高精度的機械需求同時方便您使用過程中快捷的進行元件的固定、替換和調整。我們也可根據您的需求進行特殊尺寸和規格的定制服務。
