760150 產品規格書

產品信息

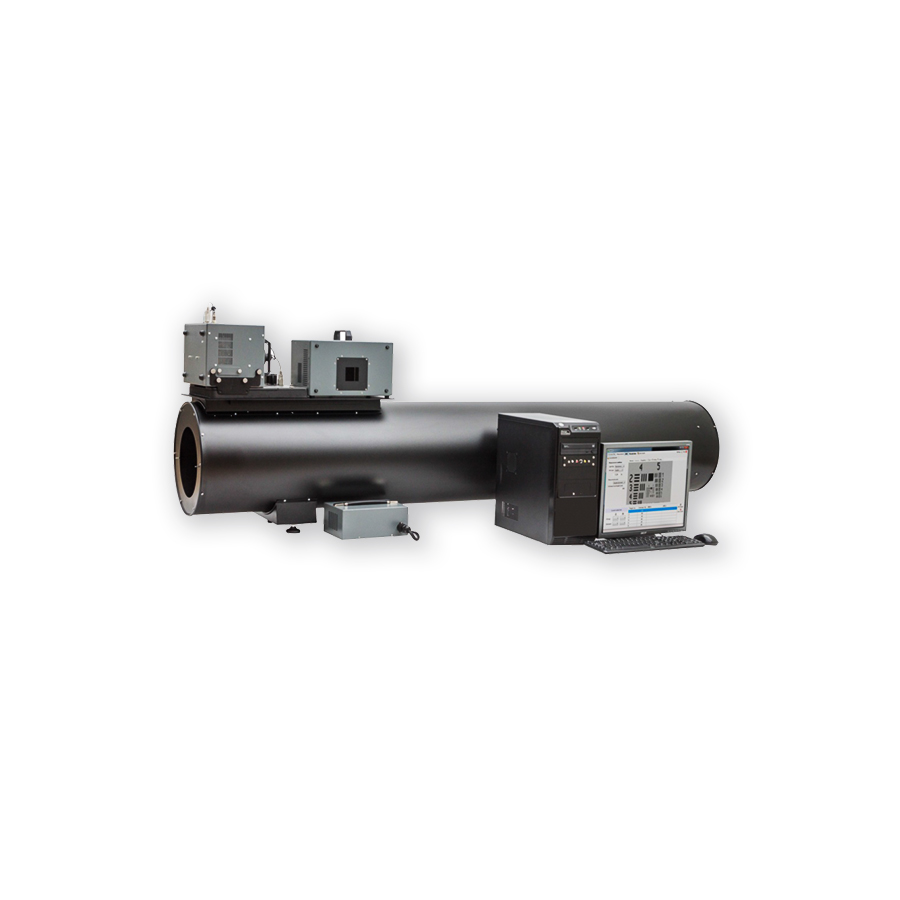

ST 短波紅外相機測試系統

產品編號：760150

短波紅外相機測試系統

短波紅外相機與TV/LLLTV相機原理類似，也是利用被觀察的目標產生的輻射反射來獲取圖像。同時，短波紅外相機也可以利用被測試目標產生的熱輻射生成與紅外熱像儀類似的圖像。根據以上功能描述，短波紅外相機的測試可以依據測試TV/LLLTV相機原理或者根據紅外熱像儀測試原理進行。InGaAs FPAs的參數也可以用來表征短波紅外相機。

ST測試系統使用一系列不同的靶標來投影標準靶標圖形到被測試的短波紅外相機，短波紅外相機生成畸變的靶標圖像由計算機采集并由人眼主觀或者軟件來計算得到短波紅外相機的重要參數。ST測試系統包括了反射式平行光管，帶寬光源，中溫黑體，旋轉靶輪，一組靶標，一組濾波片，PC，圖像采集卡以及測試軟件組成。

ST短波紅外相機測試系統特征：

支持模擬三種不同的情況

a) 反射多色輻射結構（系統采用SAL光源）
b) 發射輻射配置（系統采用MTB中溫黑體）
c) 單色光源配置（SAL光源配置帶通濾波器）

支持測試光學口徑不大于100mm短波紅外相機；
支持模擬很暗的夜晚環境以及很亮的白天環境；
支持模擬目標的溫度可達600oC；
模塊: CDT1000平行光管，SAL光源，MTB-2D中溫黑體，MRW-8旋轉靶輪，一組靶標，1550nm帶通濾波片，圖像采集卡，MTB控制程序，SAL控制程序，TAS-S程序；
計算機化測試系統，半自動測試短波紅外相機的重要參數：

a) Mode I：分辨率，MRC（最小可分辨對比度），MTF（調至傳遞函數），Distortion（畸變），F(xiàn)OV（視場），靈敏度，SNR（信噪比），NEI（噪聲等效輸入），F(xiàn)PN（固定圖形噪聲），non-uniformity（非均勻性）等；
b) Mode II：MRTD（最小可分辨溫差，MDTD（最小可探測溫差），MTF（調至傳遞函數），NETD（噪聲等效溫差），F(xiàn)PN（固定圖形噪聲）等；
c) Mode III： Mean Detectivity（平均探測率），Noise Equivalent Irradiance（噪聲等效輻亮度），噪聲，動態范圍等。

規格參數

平行光管		光源
類型	反射式，離軸	口徑	40mm
口徑	100mm到200mm	光源類型	雙光源模式： 1）多色鹵素?zé)簦?br /> 2）單色LED
焦距	根據型號	鹵素?zé)艄庾V范圍	400-2200 nm
光譜范圍	0.4-15μm	鹵素?zé)羯珳?/td>	2856K @ 450-1700nm 范圍
空間分辨率	不低于160 lp/mrad	鹵素?zé)魟?dòng)態范圍	0.02 mcd/m2 - 3000 cd/ m2
鍍膜	準直鏡-鋁，主鏡-金	鹵素?zé)粽{(diào)節模式	連續調節
視場	根據型號	LED波長	1060nm
旋轉靶輪		LED動態范圍	10000:1
型號	MRW-8	黑體
靶孔數	8	孔徑	50 mm
控制類型	電動，數字	絕對溫度范圍	50 ℃ 到 600 ℃
靶標		溫度不確定性	<0.005xT
直徑	54mm	設置時間	<30 min
反射式靶標	一組USAF靶，視場/畸變靶，刀口靶	調節分辨率/穩定性	0.01°C/ 0.05°C
輻射式靶標	四桿靶,一組8個圓孔靶，視場/畸變靶，紅外刀口靶	電腦控制	RS-232 (USB 2.0)
輻射式靶標	四桿靶,一組8個圓孔靶，視場/畸變靶，紅外刀口靶	電源	115-230VAC 50/60Hz
