760350 產品規格書

產品信息

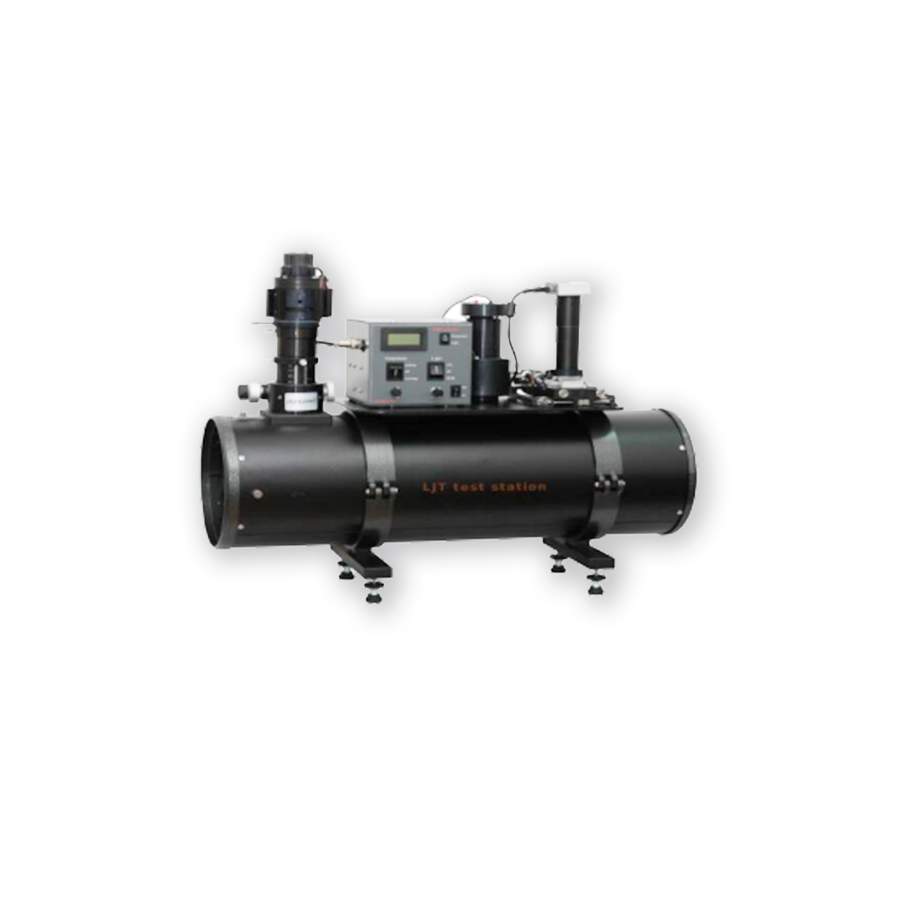

LTE 激光測距機測試系統

產品編號：760350

激光測試系統

LET測試系統用于在實驗室環境下對于激光測距機參數的擴展性測試，而不需要必要且頻繁的野外測試的時間消耗。LET測試系統既支持測試設計參數與最終性能參數，也支持軸對準測試，第一組測試參數包括脈沖能量，脈沖峰值功率，脈沖寬度，脈沖頻率，光束發散角，接收器靈敏度等，第二組測試參數包括測距精度，距離判別，消光比等。軸對準偏差可以理解為發射器光軸與對準軸之間的夾角以及接受器光軸與對準軸之間的夾角。
以上所提到的非常寬的測試范圍可以由LET測試系統的雙重設計而實現，測試系統可以由以下兩種模式工作：電子模擬模式與光纖模擬模式。在第一種模式中，使用先進的電力模塊用于測試被測試激光測距機發射器產生的脈沖參數以及產生光脈沖到被測試激光測距機的接收器；在第二種模式中，反射脈沖的模擬使用光纖與高技術標定的衰減器的回路耦合實現。在以上兩種工作模式中，當激光測距機處于大氣環境下，且用于發射一個角尺寸及衰減可調節的小型目標時，則LTE測試系統可以用于模擬野外測試。
LET測試系統對于需要測試激光測距機設計參數以及生產線及科研工作的團隊來說是最優的選擇，以及用于確定最終的性能參數。
LET測試系統在LT測試系統系列中是最先進的測試系統，由Inframet設計生產用于支持測試激光測距機以及可選的激光指示器。

功能

兩個模塊模擬位于不同位置的目標

一些由電子模擬測試得到的參數可以由光纖模擬測試進行驗證

非常寬的測試范圍

支持測試單脈沖與多脈沖的激光測距機。

工作在所有典型波段的激光測距機可以被測試，905/910 nm, 1060nm, 1540nm, 1550nm,1570nm。

支持模擬六個不同角尺寸的目標（0.25 mrad 到 4 mrad）。

完全計算機控制的測試系統，激光測距機的目標距離，靶標尺寸，系統衰減可以由計算機控制，入射脈沖為數字化的記錄并分析。

LTE測試系統模擬真實野外環境條件。用戶看到小的目標并且進行激射，距離測試指示只放激光束照射目標時進行。

支持測試匹配有與夜視設備通道的激光測距機。

最優化的設計用于測試雙通道的配有內部對準通道的激光測距機，同時也支持測試其他類型的激光測距機。

規格參數

參數	數值
被測試激光測距機光譜范圍	910nm, 1060nm, 1540nm, 1550nm, 1570nm (支持其他波段)
LTE測試系統的光學系統	直徑70mm
工作模式	電子模擬與光纖模擬
激光測距機距離	LTE至少需要與被測試激光測距機光學系統50%相重疊
靶標尺寸調節	步進調節：0.25; 0.5; 0.75; 1.0; 1.5; 2.0; 4.0 mrad
電子模式
光探測器類型	超快標定的InGaAs光電二極管
脈沖能量范圍	10nJ 到 200 mJ
峰值脈沖功率	1W 到10 MW
脈沖寬度	4-600ns (可選2-600ns)
脈沖寬度測試分辨率	1ns
脈沖重復頻率	0.1 Hz到20kHz
模擬距離	200m 到 40 km (可以擴展范圍)
模擬距離分辨率	2m
模擬反射數量	3（可以擴展）
脈沖丟失	支持
譯碼	支持
脈沖光源中心波長	905nm, 1060nm, 1540nm, 1550nm, 1570nm（光源需要手動更換）
接收器靈敏度測試	支持
絕對接收器靈敏度范圍	0.1 nW/cm2 to 1μW/cm2（根據波長）
光纖模式
ER測試條件	LTE在以下條件下標定：距離500m,目標反射=0.4，目標類型：diffusive，Lambertian表面，可見距離：20km
ER測試范圍	可到46dB(極限依據于被測試激光測距機的波長)
模擬距離	約1200m(在距離大于1km時所有的激光測距機工作在最大增益模式)
范圍計算條件	軟件計算的范圍基于測試的ER值以及大氣衰減而確定，依據于Inframet的實際實驗-注意：根據實際操作范圍的評估
距離判別	光纖模擬可達3倍距離（典型配置：單倍距離）
兩種模式
發散角	使用六個步進目標進行測試
檢測與校準激光發射器	支持
匹配有內部光學系統/電視相機	支持
校準激光接收器與激光發射器	支持
測試激光測距機匹配有夜視設備	支持
計算機	典型現代化便攜式計算機，Windows7操作系統
軟件	計算機軟件：脈沖指示器，LE、LF、MET三種控制軟件。
通信接口	USB2.0
工作溫度	+5℃到35℃
存儲溫度	-5℃到50℃
濕度	可到95%（非冷凝）
尺寸	約1360mmx33.50mmx230mm (主模塊) 外加計算機
重量	約52kg
