760750 產品規格書

打印 / 導出

760750 產品規格書

產品信息

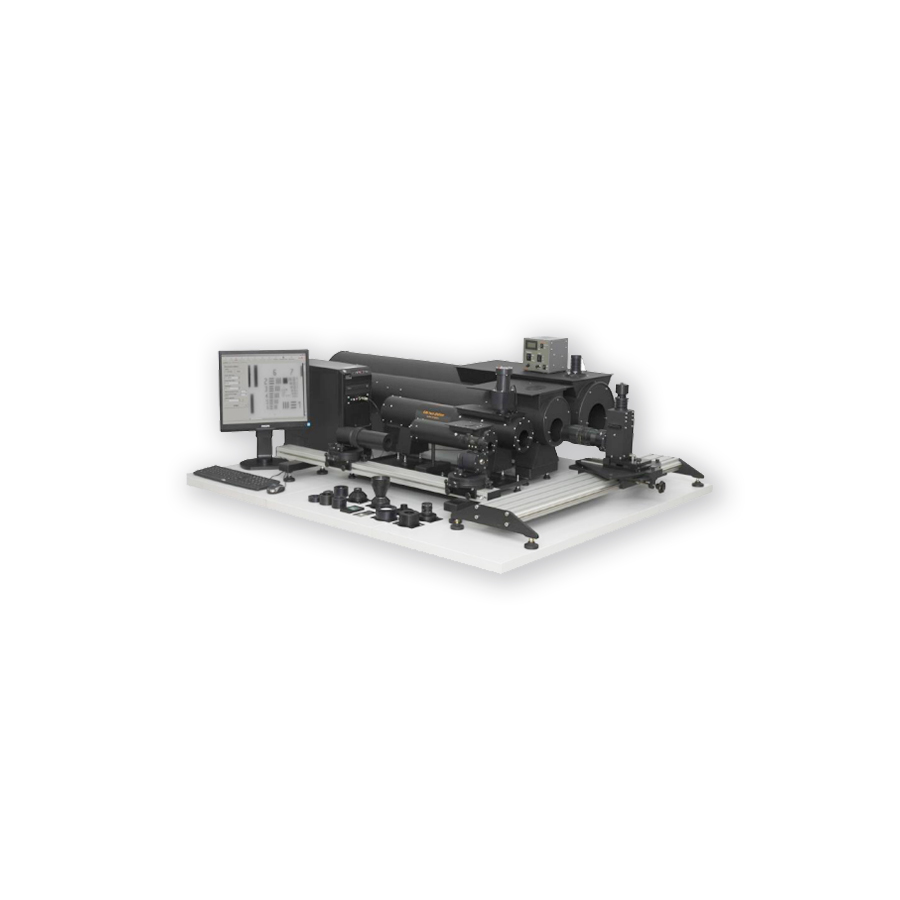

ORI 光學系統測試系統

系統是一個模塊化的，多功能的測試系統用于廣泛的光學系統測試

產品編號：760750

產品描述

ORI測試系統是一個模塊化的，多功能的測試系統用于廣泛的光學系統測試，ORI測試系統支持光學模塊一系列重要參數的測試：MTF（軸上，離軸）、分辨率（可見光/近紅外鏡頭）、有效焦距、畸變、漸暈、透過率、后焦距、工作焦距、焦距深度、場曲。支持匯聚鏡頭與發散鏡頭頭的測試。
ORI測試系統使用逆成像結構測試光學鏡頭，也就是說目標發生器模塊位于被測試光學鏡頭的焦面處以作為一套圖像投影系統，被測試的鏡頭生成一個畸變的圖像。輸出圖像的質量可以在一系列不同光譜帶寬的電子相機以及專業軟件的輔助下進行測試評估。
Inframet可以提供技術更為先進的測試系統，原因?qū)嶋H上基于Inframet是全球唯一一家可以提供所有類型光電成像/器件及激光系統高技術測試系統的生產廠家。Inframet設計生產了一系列成功的測試系統基于不同類型的光電系統，基于我們成熟的經驗及能力而設計生產了ORI光學系統測試系統。

特點	系統組成
測試原理可以得到非常高的測試精度；	一組CRI離軸反射式平行光管
2D成像基于聚焦及測試的最大化應用實現了用戶友好化的操作以及增加了測試速度；	一組TG目標發生器、一組CGT控制器
測試系統可以在任何時間操作；	一組機械適配器
設計適用于增加可靠性及壽命；	AEH光學臺
先進軟件的最大化應用實現了測試功能的可擴展性；	MP機械調整臺
幾乎完美的離軸反射式平行光管作為圖像投影系統；	一組光譜濾波片
多功能的模塊化設計用于測試不同的系統。	一組光衰減器
	一組靶標
	一組IM電子相機（版本配置適用于不同的光譜帶寬）
	計算機、圖像采集卡、TAS-O軟件、以及可選的一組參考鏡頭

規格參數

測試范圍及測試精度依據于ORI測試系統的版本配置，如下表所示：

參數	可見光/近紅外鏡頭	短波紅外鏡頭	中波紅外鏡頭	長波紅外鏡頭
MTF測試空間頻率范圍	0-400lp/mm	0-200lp/mm	0-150lp/mm	0-100lp/mm
分辨率靶標最大空間頻率	456lp/mm	228lp/mm	---	---
離軸角范圍	0° to 30°	0° to 30°	0° to 30°	0° to 30°
MTF測試不確定性	±0.02 (MTF>0.2)	±0.02 (MTF>0.2)	±0.02 (MTF>0.2)	±0.02 (MTF>0.2)
MTF測試重復精度	±0.01 (MTF>0.2)	±0.01 (MTF>0.2)	±0.01 (MTF>0.2)	±0.01 (MTF>0.2)
焦距測試相對不確定性	不大于1%	不大于1%	不大于1.5%	不大于2%
畸變測試相對不確定性	不大于4%	不大于4%	不大于9%	不大于9%
漸暈測試相對不確定性	不大于3%	不大于3%	不大于5%	不大于5%
透過率測試相對不確定性	不大于3%	不大于3%	不大于8%	不大于8%
絕對透過率測試相對不確定性	不大于7%	不大于7%	不大于10%	不大于10%
后焦距測試相對不確定性	不大于1%	不大于1%	不大于1.5%	不大于2%
工作焦距測試相對不確定性	不大于1%	不大于1%	不大于1.5%	不大于2%
焦距深度測試相對不確定性	不大于7%	不大于1%	不大于10%	不大于10%
場曲率測試不確定性	不大于10%	不大于10%	不大于14%	不大于14%

版本
ORI測試系統提供為一系列不同的版本配置，如下表所示：

	1	2	3	4	5
編碼	口徑/焦距范圍	測試功能	被測試鏡頭類型	被測試鏡頭光譜范圍	模擬距離
A	3-70mm 3-240mm	MTF (軸上)，分辨率（可見光鏡頭）	會聚鏡頭	可見光/近紅外	固定-光學無窮遠
B	3-100mm 3-400mm	MTF (軸上, 離軸-弧線-子午線)，有效焦距，分辨率（可見光/近紅外鏡頭）	發散鏡頭	中波紅外/長波紅外	可調節的：3-20倍焦距
C	3-150mm 3-600mm	B選項+畸變，漸暈，會聚鏡頭的相對透過率	會聚鏡頭+發散鏡頭	中波紅外/長波紅外/ 可見光/近紅外
D	3-200 mm 3-800 mm	C選項+絕對透過率		短波紅外/可見光/近紅外
E	3-250 mm 3-1000 mm	C選項+后焦距，工作焦距，焦距深度，場曲		中波紅外/長波紅外/短波紅外
F	3-300mm 3-1200mm	E選項+絕對透過率		中波紅外/長波紅外/ 短波紅外/可見光/近紅外

1. 注意：

⑴ 特殊版本配置的ORI編碼為OTEC可以支持測試超大口徑的光學鏡頭，口徑范圍從200mm到5000mm以及焦距從1000mm到4000mm；
⑵ 如果被測試鏡頭具備不同光譜帶寬的組合或者增加有UV波段，請聯系Inframet。

舉例： ORI-CAACA表示ORI測試系統的版本配置為：
1）被測試光學鏡頭最大口徑為150mm，最大焦距為600mm；
2）測試系統支持測試MTF（軸上），分辨率（可見光鏡頭）；
3）測試系統只支持測試會聚鏡頭；
4）支持中波紅外/長波紅外/短波紅外/可見光/近紅外鏡頭的測試；
5）被測試鏡頭模擬無窮遠的距離。

2. 可增加的選項：
以下的選項可以作為ORI測試系統的功能擴展測試：
⑴ 支持測試鏡頭的光譜帶寬從600nm到1700nm(升級的TG-S靶標發生器與IM-S相機)；
⑵ 支持測試光學鏡頭匹配像增強器（在TG-V靶標發生器中增加的光學臺）；
⑶ 支持測試長焦距的光學鏡頭（如表1所示）（升級的一組平行光管）。
